岐阜市中部プラント-2

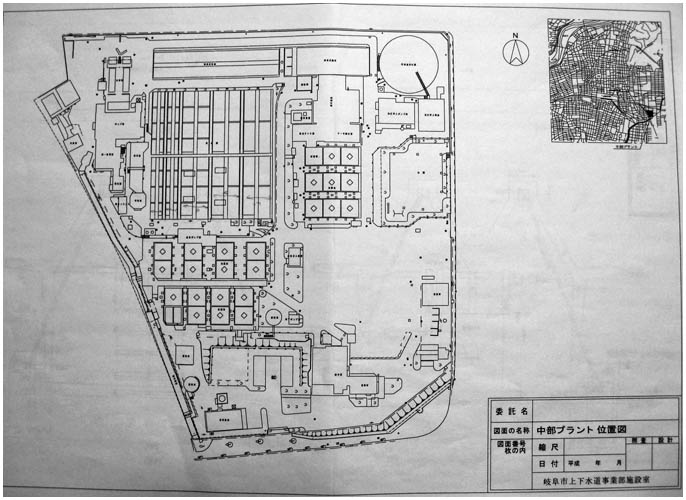

処理場平面図
 下水は左上から流入し、沈砂池、ポンプを通って、分配槽から5系列の反応槽を通り、左下方向に放流される。右側の加温消化槽等を壊し、敷地右側 に沿って,現在、水処理2系列を建設中、22年度末完成予定。下側に管理棟を建設中で4月末完成。9月には上下水道事業部が移転する予定。敷地上側に沿った水処理2系列(48年度築造)を壊し、初沈を造る。

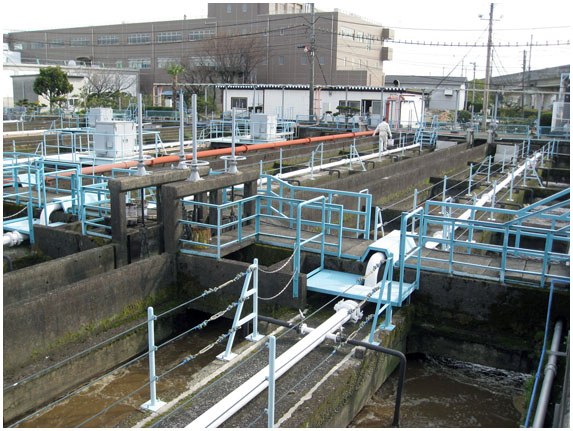

生物反応槽第1系列
手前の2池が第1系列で、2池目の向こう側から流入して1池目の向こう側に流出する。池の最初の部分は嫌気槽になっている。ゲートがあるのがステップ水路で1・2系列兼用。向こうに見えるのが新設の管理棟で4月に完成する。その間に最終沈殿池がある。
